多频段无源互调测试仪

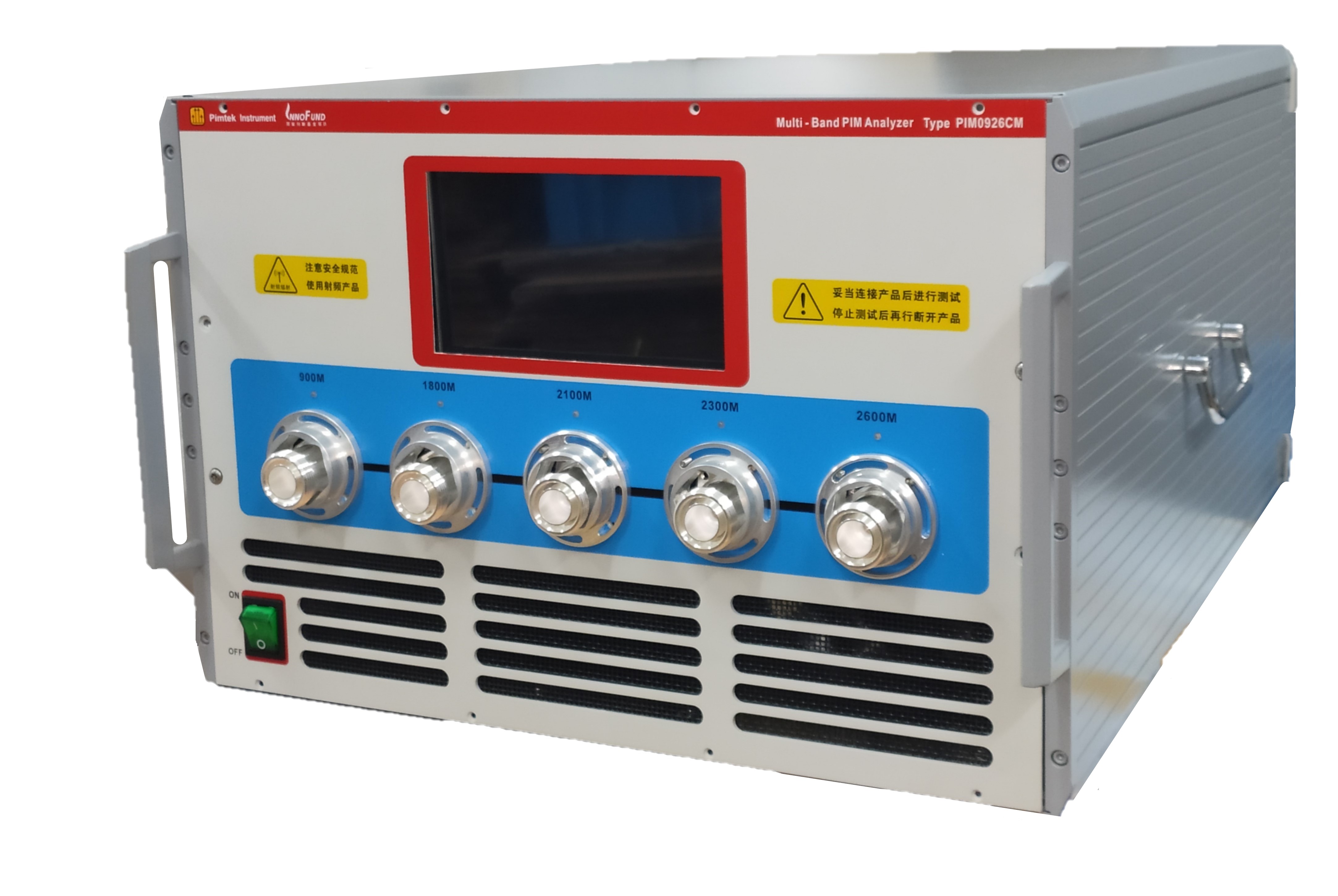

PIM×××MB多频段无源互调测试仪采用国内外独创的“多频合一”技术，实现了真正意义上的多测试频段单端口输出，特别适合用于射频研究和工厂终检，如天线、负载、跳线组件、耦合器等，也适合各类窄带器件。它坚固，经济，使测试更加方便、快速，易于操作。它将多个移动通信频段组合到一个19英寸宽的设备中。它还能和网络分析仪组成一个新系统，可在测宽带产品互调的同时快速、准确地测量产品的“S 参数”多频段无源互调测试仪有合路型和非合路型两款。对合路型来说，每个频段有单独的测试端口，所以它测量宽带多频段产品只能通过不同端口依次测试。而合路型设备中，所有频段信号组合到了一个公共端口，这可以使宽带产品测试更快、更容易，而且用户可以依据产品使用手册自行编制测试程序。
产品特点
覆盖移动通信全频段
适用于宽带和窄带无源器件的测量
“多频合一”技术实现了多频段单端口输出
“一键式”测试频段自动切换
点频、时域、扫频三种测量方式
反射测试
可测互调阶次2/3/5/7/9阶
Word、Excel和PDF报表
ACCESS数据库存储
中/英文操作界面，易学易用
技术规格
| 系统 | |
| 测量方式 | 反射无源互调 |
| 测量类型 | 合路/非合路机型 |
| 可测互调阶次（*1） | 2/3/5/7/9阶 |
| 非合路频段残留互调（800M） | ≤–122dBm(–165dBc)@2×+43dBm |
| 合路频段残留互调（900-2600） | ≤–120dBm(–163dBc)@2×+43dBm |
| 测试端口 | 2个7/16型母头（端口1为800M频段，端口2为900-2600M频段） |
| 其中：端口1为预留升级700M、800M合路输出 | |
| 用户接口 | 4×USB，1×LAN（电脑自带） |
| 显示 | 19寸LCD |
| 发射机 | |
| 发射频率 | 参见型号列表 |
| 频率步进 | 500 KHz/1MHz/2MHz/5MHz/10MHz |
| 频率精确度 | ±3ppm |
| 单路载波功率 | 2×1至25W（+30至+44dBm） |
| 功率步进 | 0.5dB |
| 功率稳定度 | ±0.5dB |
| 反向功率保护 | 100W |
| 接收机 | |
| 接收带宽 | 参见型号列表 |
| 底噪声 | ≤-135dBm |
| 测量范围 | -55至-135dBm |
| 接收准确度 | ≤±0.5@-100dBm |
| 最大不损坏输入电平 | +10dBm |
| 电气规格 | |
| 电源 | AC 175-250V，50Hz |
| 功率 | ≤500W |
| 预热时间 | 3分钟 |
| 机械规格 | |
| 外形尺寸 | 7U 470×310×500mm（宽×高×深） |
| 重量 | 约70Kg |
| 冷却 | 强迫风冷 |
| 环境规格 | |
| 工作温度范围 | -5℃至+35℃ |
| 防护等级 | 室内使用 |
| 相对湿度 | 5%至90%，无冷凝 |
*1 接受用户定制
型号*
| 适用系统 | 发射频段 | 接收频段 |
| PIM700S LTE（L/H） | 745-793MHz | 697-720MHz |
| PIM800S CDMA/NADC/AMPS | 869-894 MHz | 824-849 MHz |
| PIM900S GSM | 935-960 MHz | 890-915 MHz |
| PIM1800S DCS 1800 | 1805-1880 MHz | 1710-1785 MHz |
| PIM1900S PCS 1900/LTE | 1930-1990MHz | 1850-1910 MHz |
| PIM2100S WCDMA/CDMA2000 | 2110-2170 MHz | 1920-2060 MHz |
| PIM2400S WLAN | 2400-2483.5MHz | 2305-2336.5MHz |
| PIM2600S WiMAX/UMTS2 | 2620-2695MHz | 2545-2580 MHz |
| PIM3500S WiMAX/Wireless IP | 3510-3594MHz | 3410-3484MHz |
*接受用户定制
